TA-F555ESX　修理　第２弾です。


さて、ヒューズ抵抗ですが、何とか100Ω0.5wのヒューズ抵抗を入手しました。

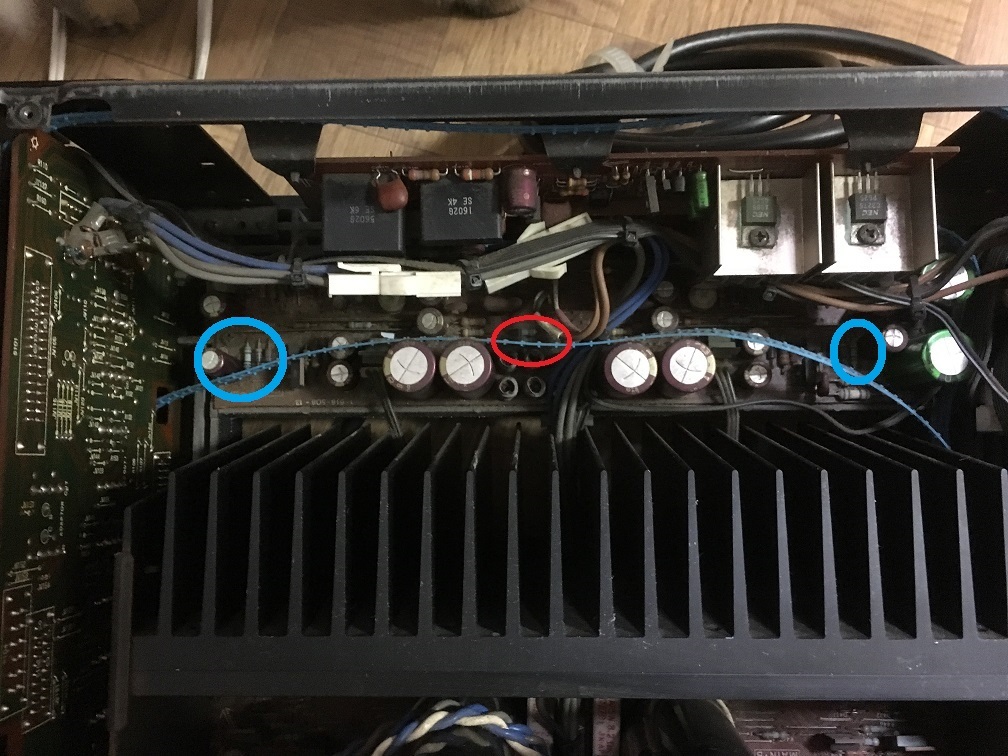

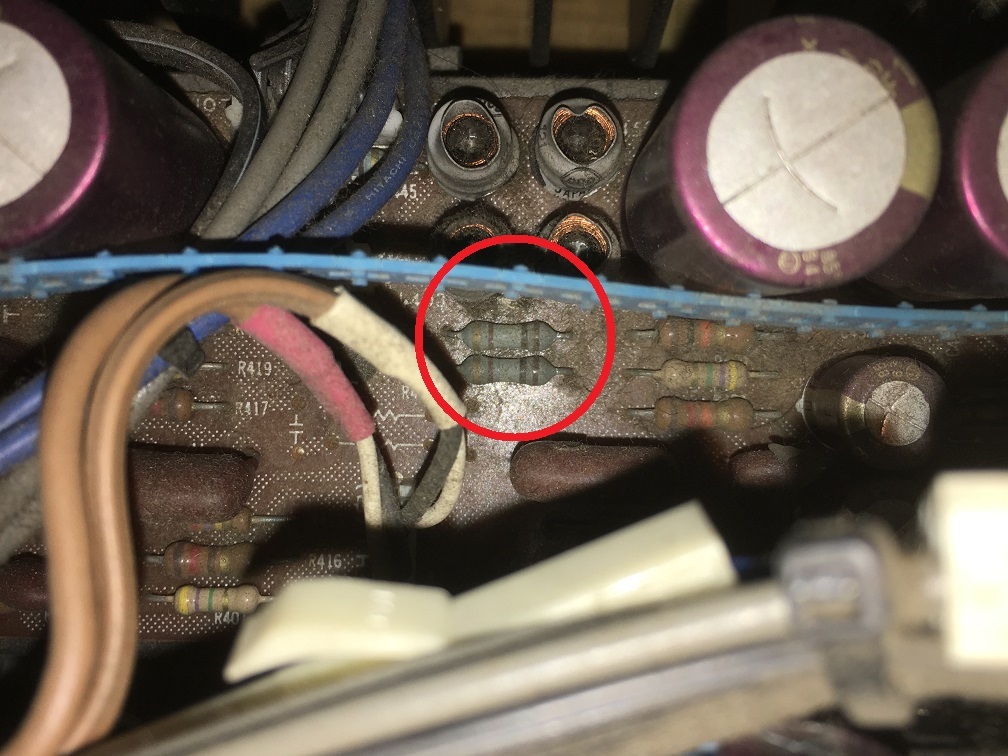

まずは赤○部分２個の交換を行います。



外した抵抗を測定してみると、１個は断線、２個目は1KΩと規定値（100Ω）とかけ離れています。

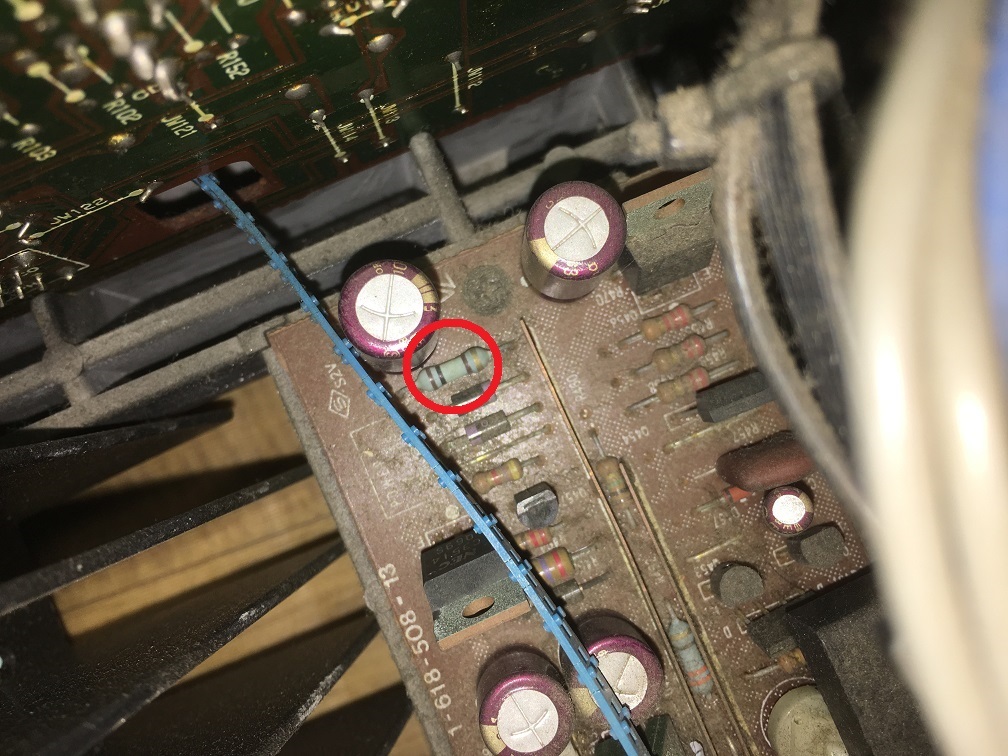

さらに前回発見した不良個所（上の写真の青○部分）の交換



こちらも１個は断線、２個目は200Ω位でした。

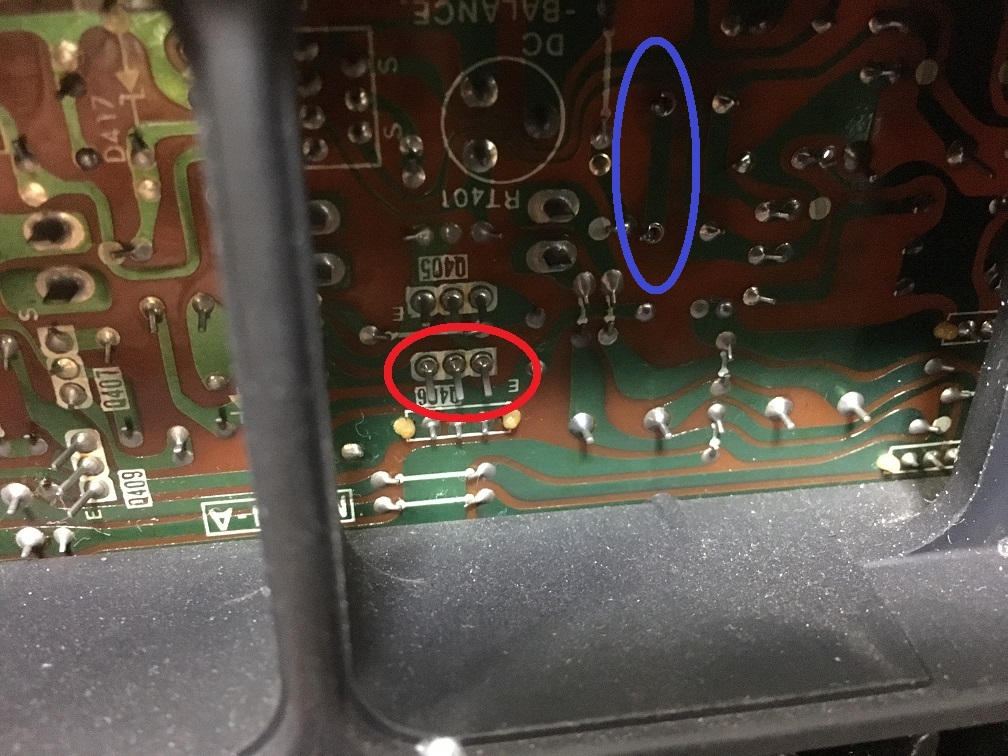

基板を見ていると、トランジスタのハンダがクラック入っていましたので修正（下の写真　赤○部分）
このクラックがヒューズ断線の原因だと、他の可能性を探さなくて良いので楽なんですが…

もうひとつ不具合？
元からと思いますが、ハンダが少なくないですか？（青○部分）
導通はあるので大丈夫かと思いましたが、一応修正しました。



交換・修正して、電源スイッチをオン！

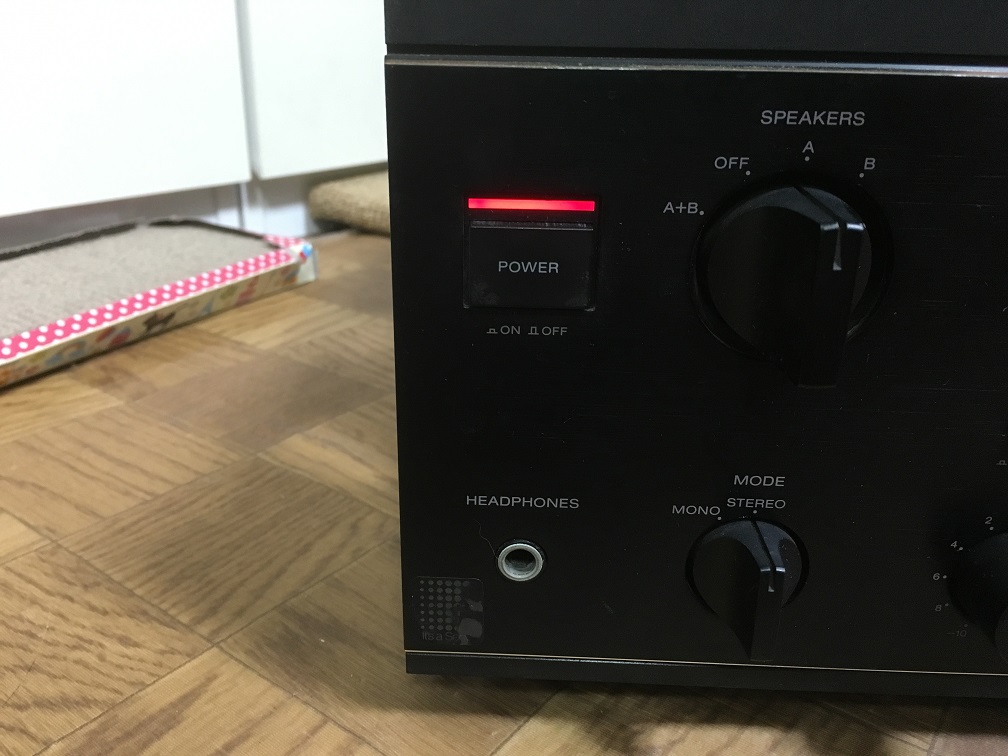

まずは赤ランプ…ドキドキ。

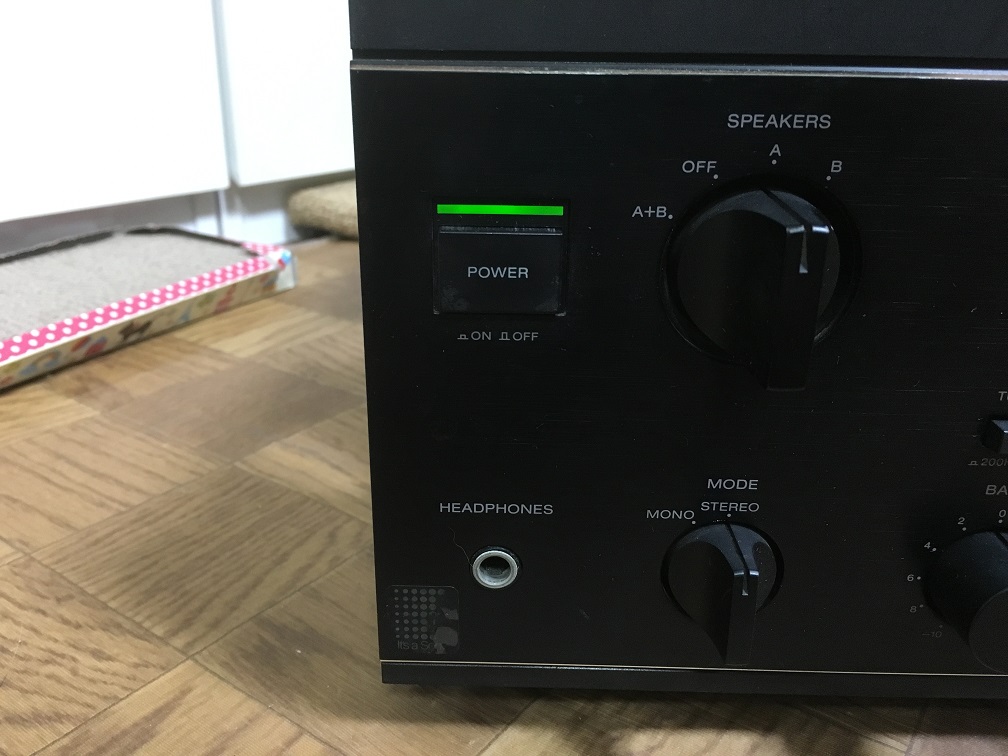

しばらくすると、リレー作動音と共にランプが緑に！！！



プロテクトが外れました。いやあ、この瞬間って嬉しいですね(^^)

スピーカーを繋いで音を出したい気持ちをぐっと堪え、次はバイアス電流の測定・調整とDCオフセット測定・調整の予定です。
