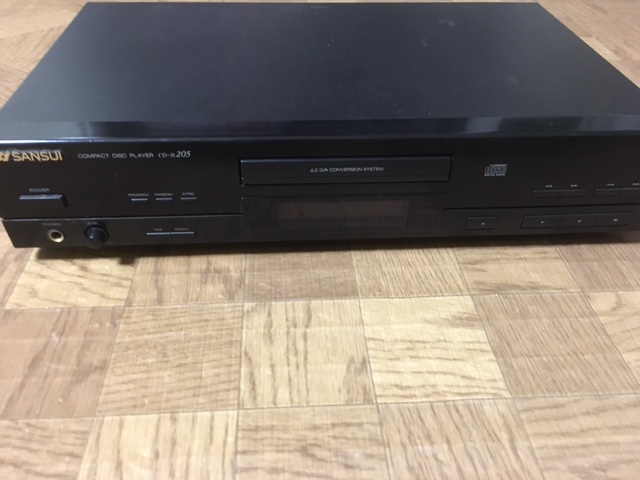

少し前に修理したCDプレーヤーです。




とある方より「故障してるのでいらない」と、譲り受けました。
CDを入れても「No Disk」と表示され再生しないとの事。

症状を確認すると、確かにCDを認識していません。
早速ばらしてみます。

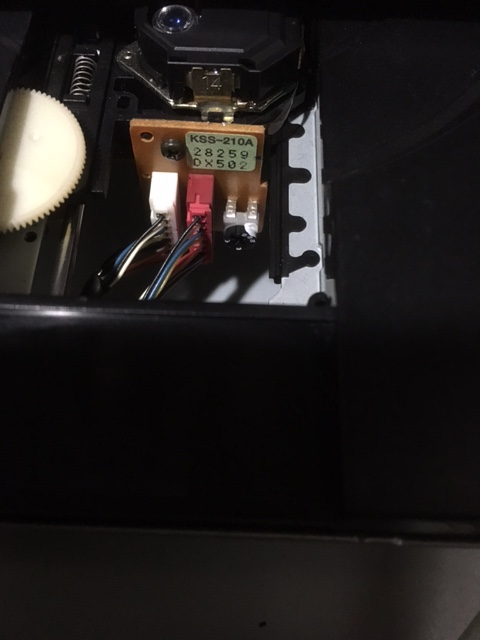

ピックアップはSONYのKSS-210A

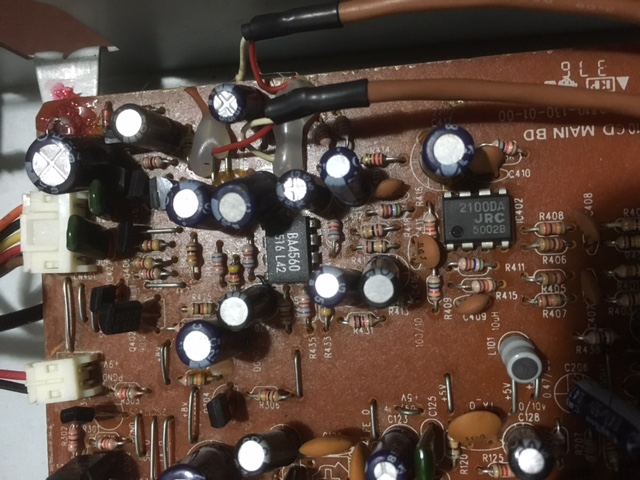

オペアンプは2100DAとBA4560
価格から考えると、こんなものでしょう。


蓋を開けてCDをセットすると、まったく回転していません。
CD自体もフリーのままです。

トレイ式のCDメカは、CD挿入後にピックアップ部が下から上がってきてCDを押さえる構造になっている事が多いのですが、この個体はピックアップ部分が下がったままです。

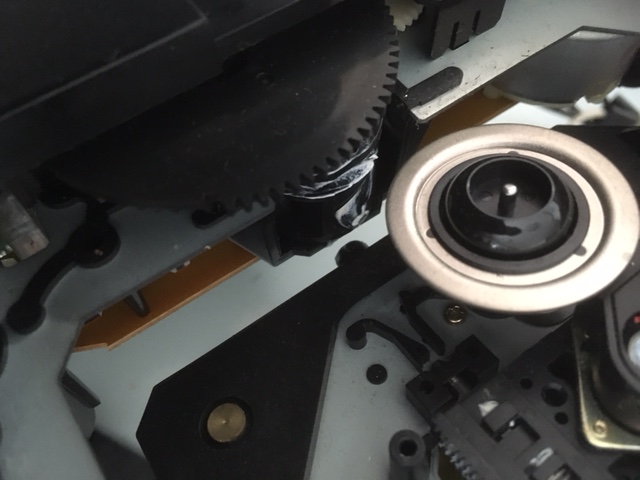

エレベータ機構のカム部分が外れていました。

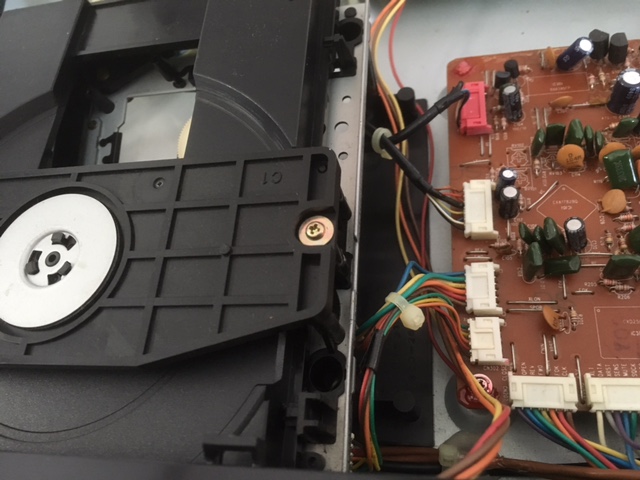

トレイを外して、エレベータ機構を再セット。

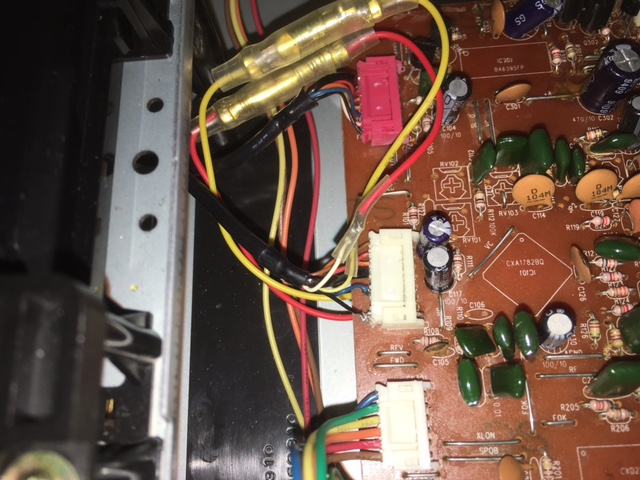

しかし、分解時に誤ってコネクタから配線を切断してしまった為、暫定的に迂回配線を追加。（この辺りが弄り壊しｗ）
今度日本橋に行ったときにでも、コネクタ部品を購入する予定です。




CDも認識し、問題無く再生しました。

今後このプレーヤーは、平滑コンデンサの容量アップなどの改造で遊ばせてもらう予定です。（暇になったら…ですが）
