SONY TA-F555ESX その4

TA-F555ESX 修理 第4弾です。

おそらくアンプ回路的には、動く程度に修理できたかと思いますが、ボリュームを何とかしないと、実用できません。

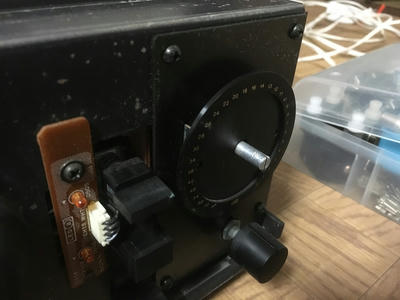

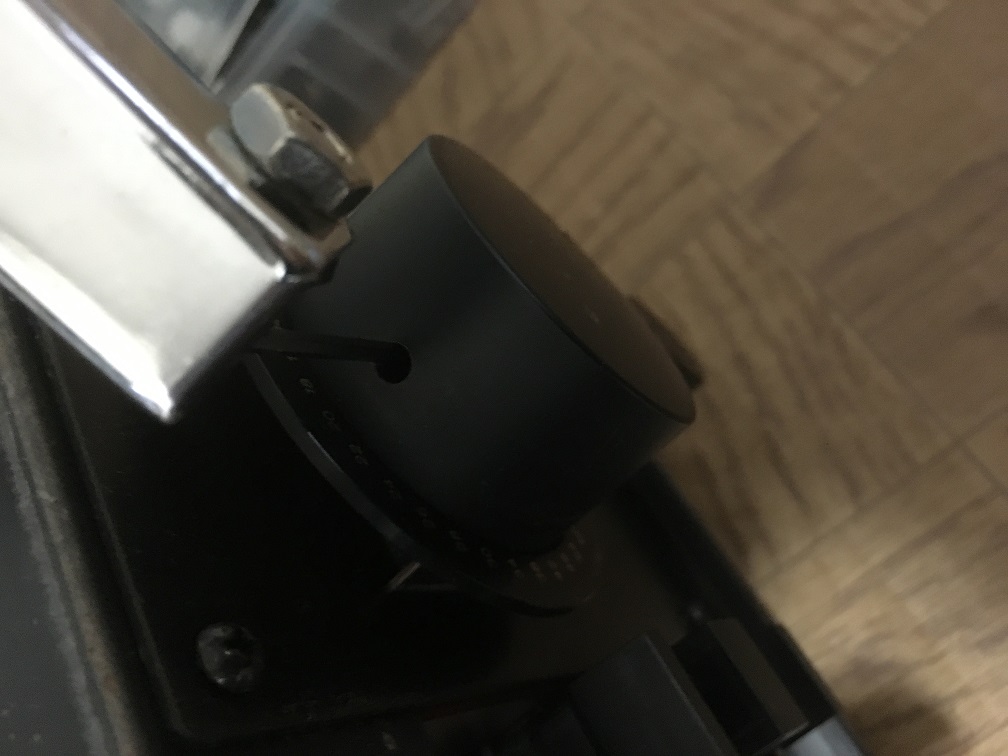

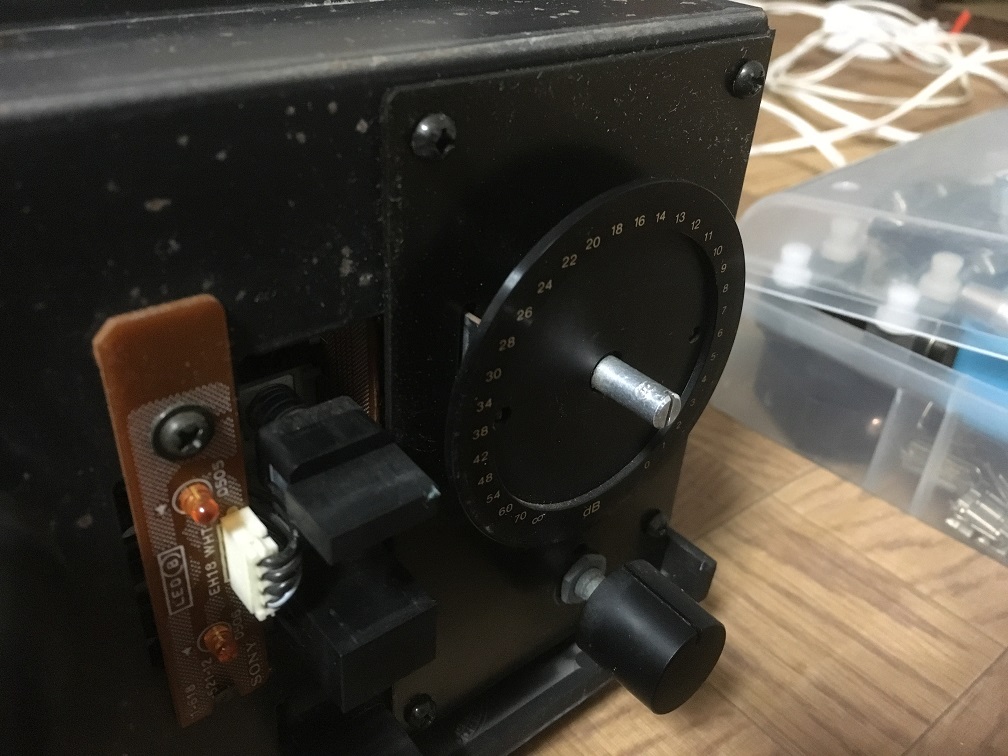

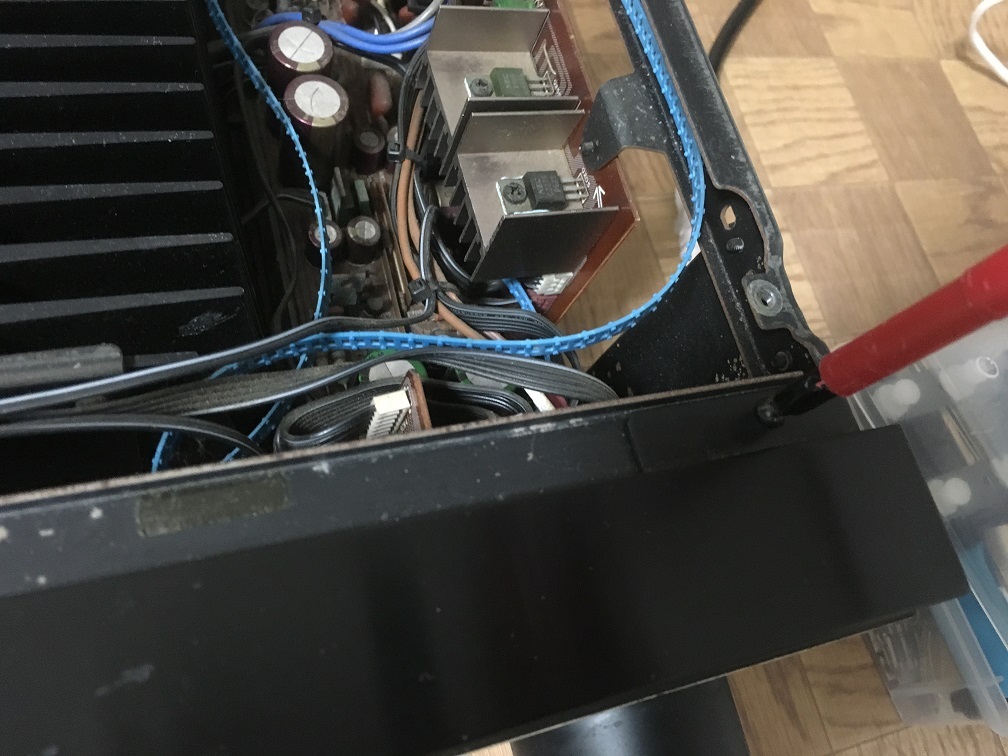

パネルを外し、ボリューム周りをばらします。

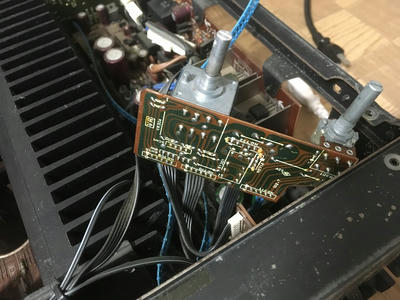

サクサクバラし、ボリューム基盤を摘出







ボリュームを取り外してみます。

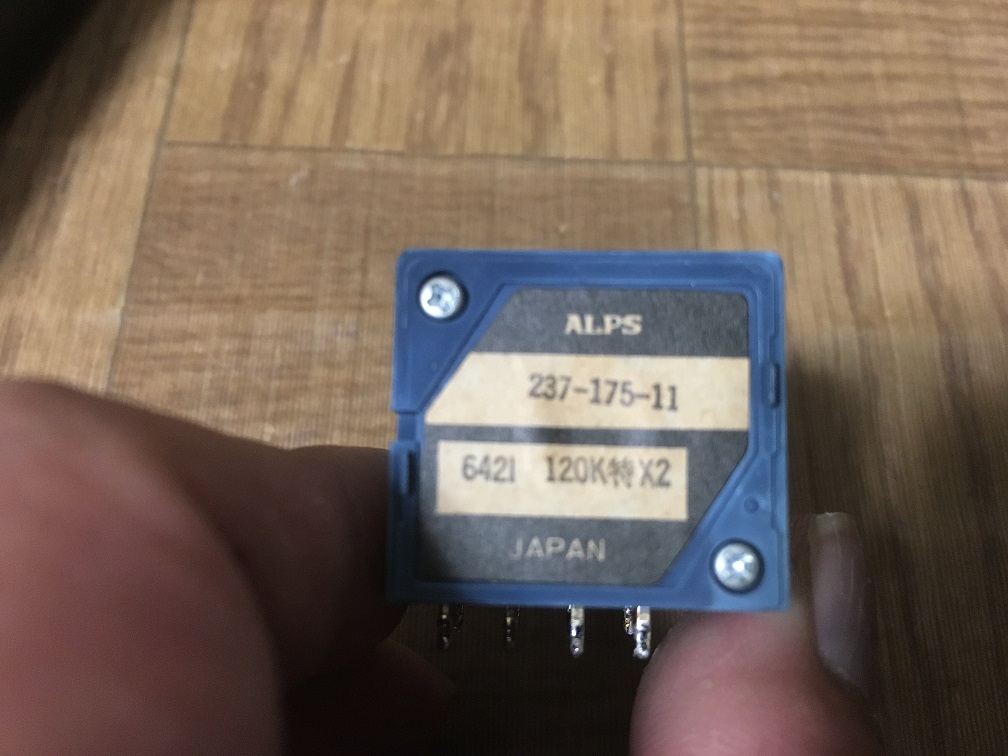

ボリュームはアルプス電子製の2連で、ラウドネス回路用の4端子目「センタータップ」付きのようです。特注品っぽい「特」の文字が見えます。

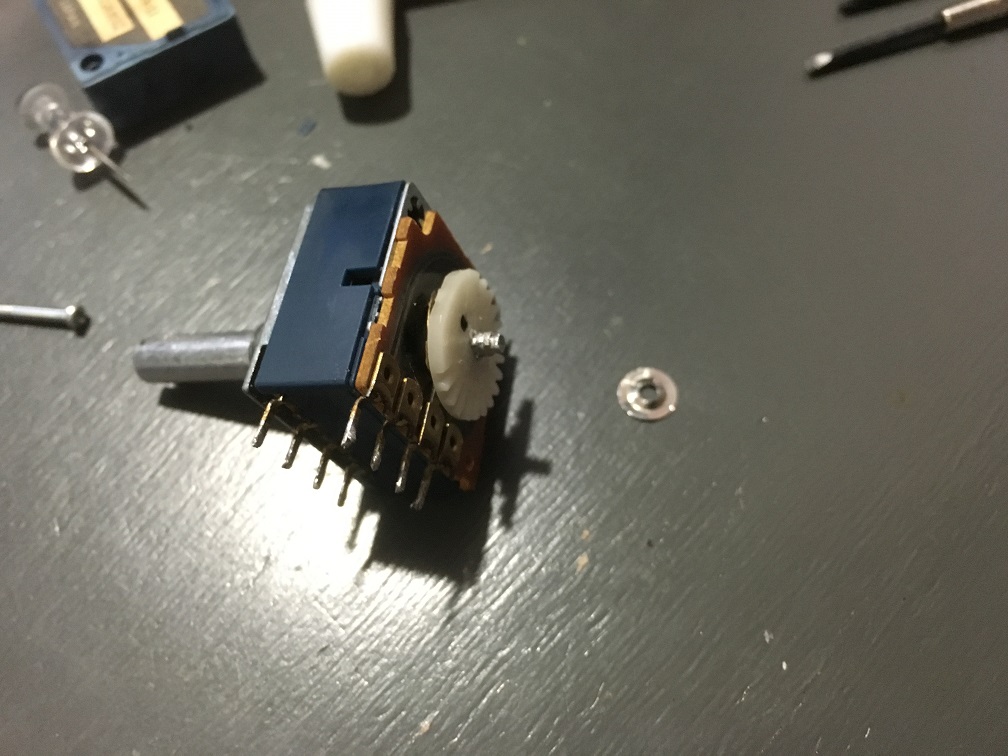

ネジを2箇所外し、カバーを取ると「苦戦する」と噂の金具が出てきます。

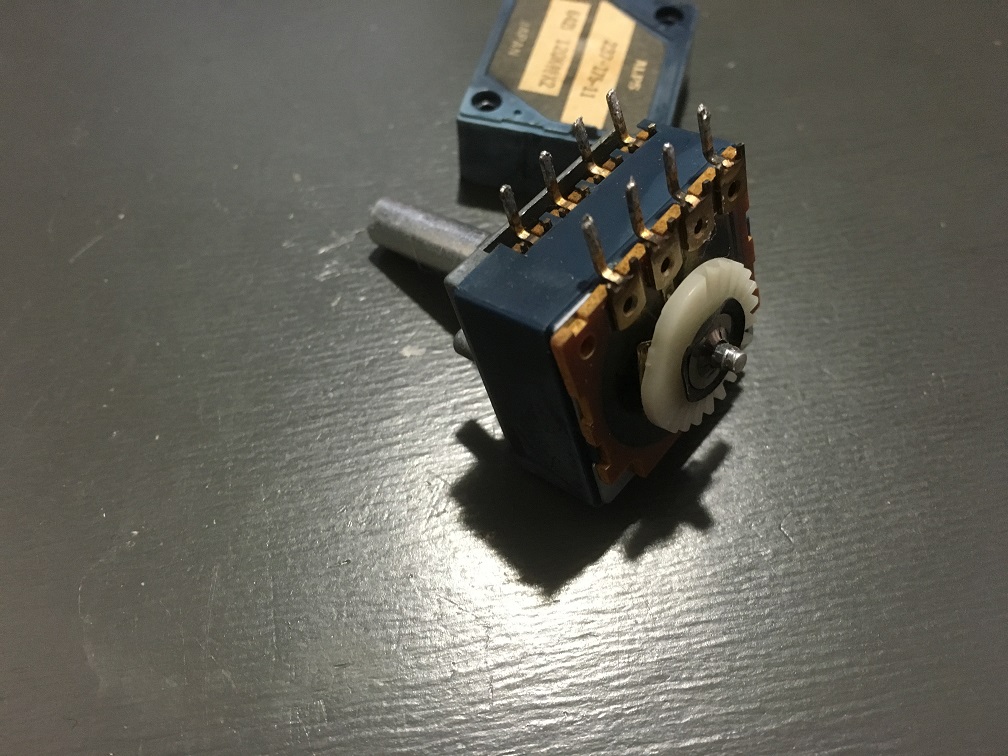

このストッパー?を外さないと、バラせません。


やった事無いので、慎重に外しました。
(やはり苦戦しました。結構力技かも・・・)

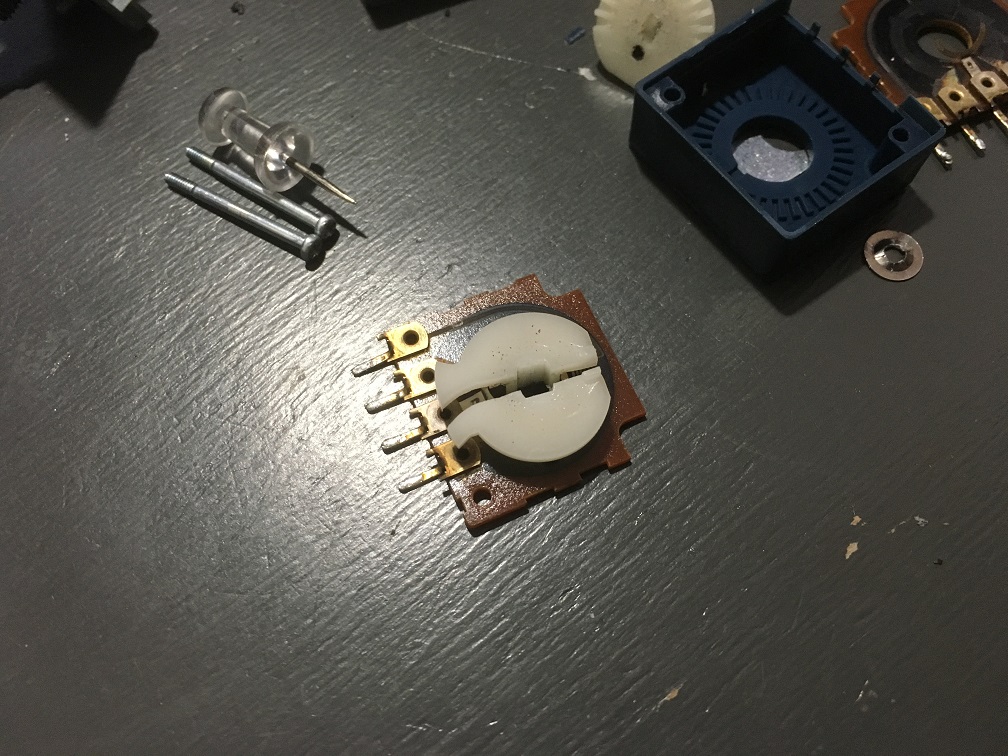

さて、ストッパー付の回転体は…と。



( ゚д゚) ・・・ (つд⊂)ゴシゴシ       (;゚д゚) ・・・ (つд⊂)ゴシゴシゴシ _, ._ (;゚ Д゚) …!?




どう見ても割れてます。本当にありがry


 ヽ(`Д´)ノウワァァァン


どうやって修理しましょうかね。。。
無理かな?






※このブログは私の作業(破壊)記録であり、分解等を勧めているものではありません。
同じように作業されても同じ結果になるとは限りません。
責任は一切負えませんので、ご了承ください。
