SONY TA-F555ESX その3

TA-F555ESX 修理 第3弾です。

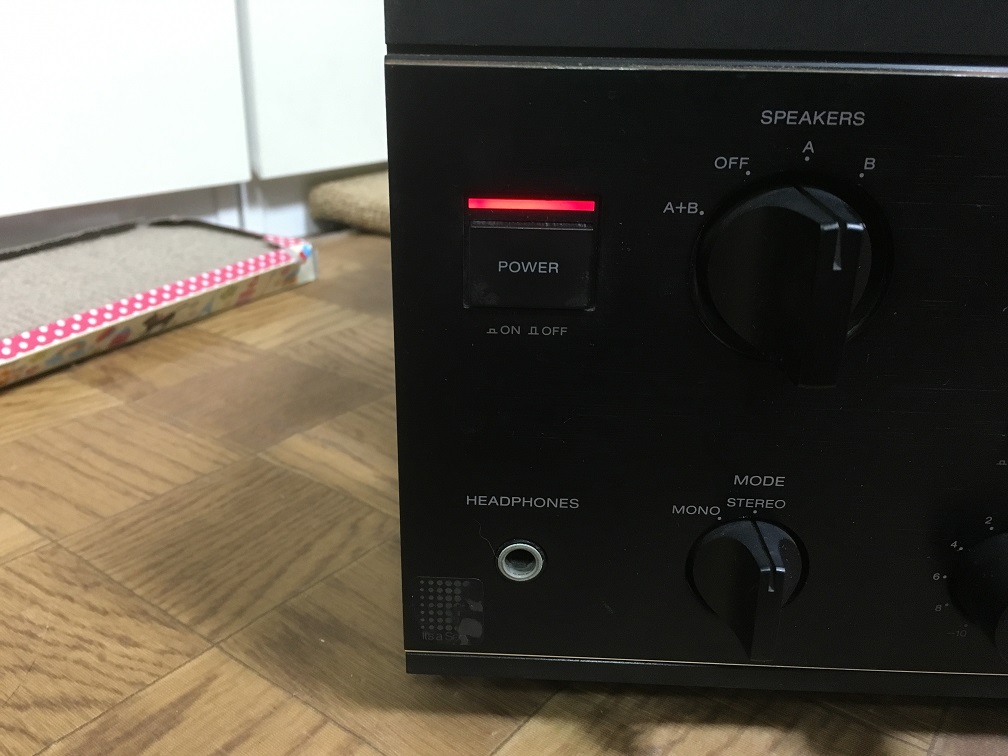

プロテクトが外れたのが嬉しく、ルンルン(死語?)で測定。

バイアス電流については、親切にも基板に「15mv」と記載されています。

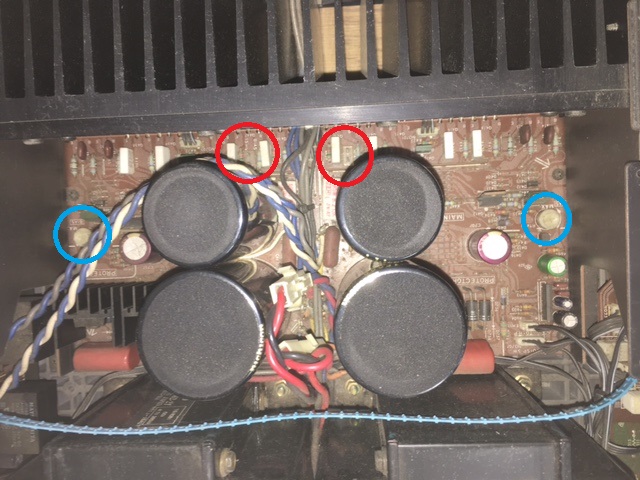

測定用端子(赤丸)にテスターを繋いで、測定。

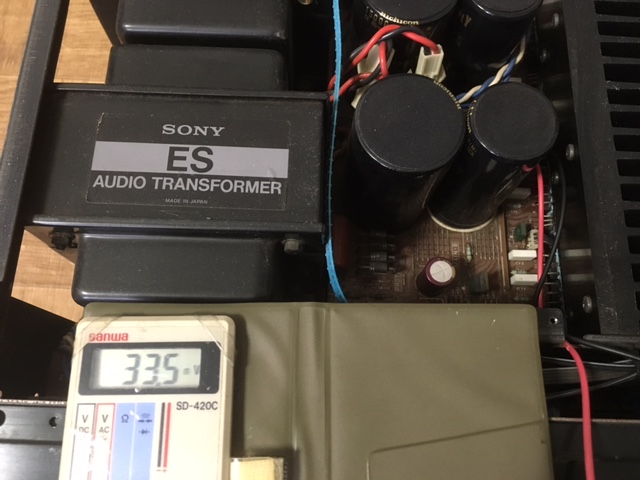

右は34mv程だったので、半固定抵抗(青丸)にて15mv前後に調整…

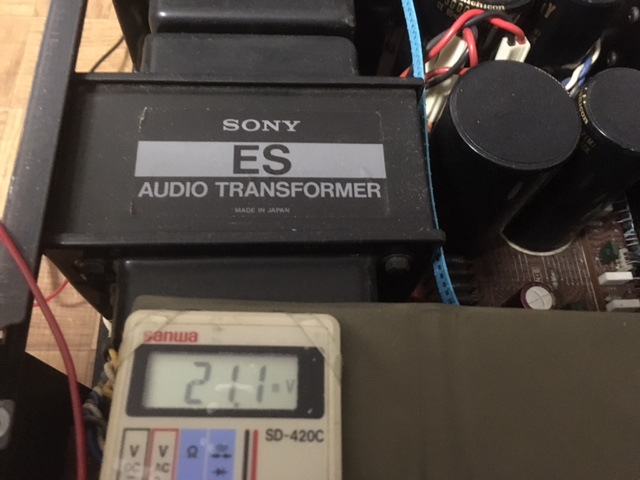

左chは調整前 21mv

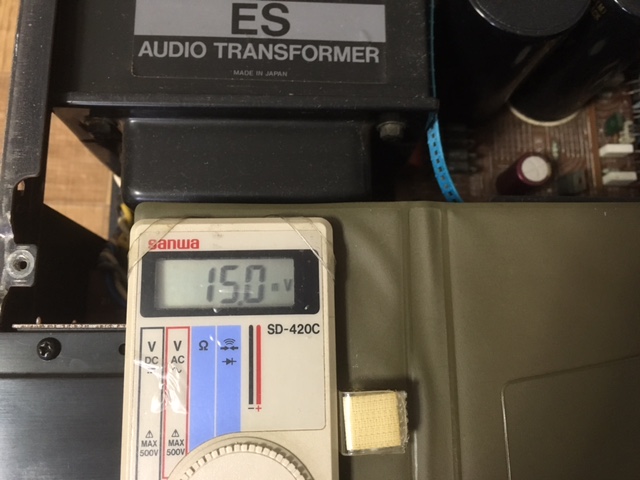

両方とも15mvに調整しました。



次にDCオフセット調整




このアンプはわかり易く設計されていますね。

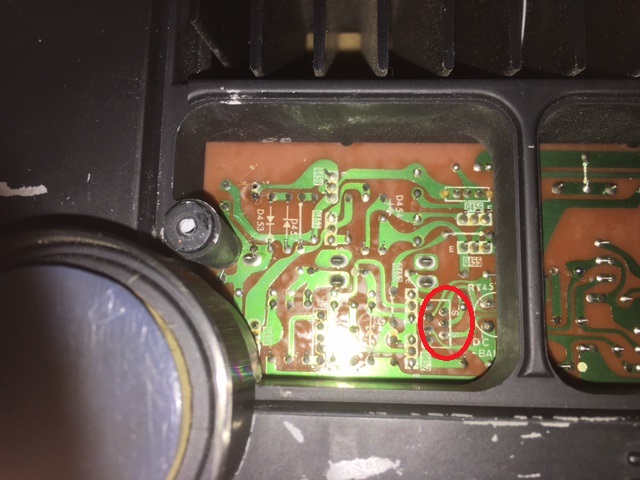

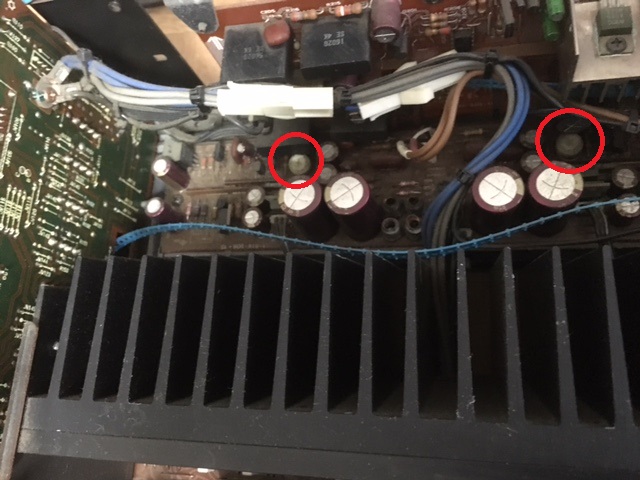

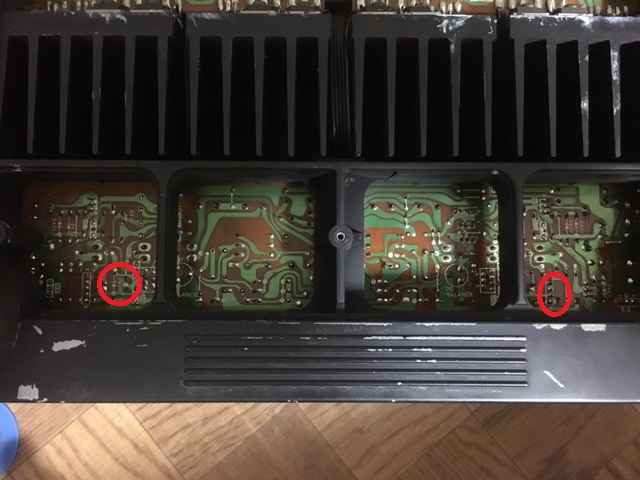

赤丸部分の半固定抵抗にて調整。

調整前は45mv

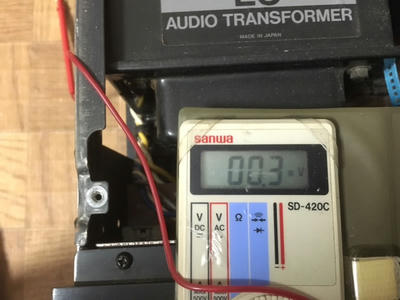

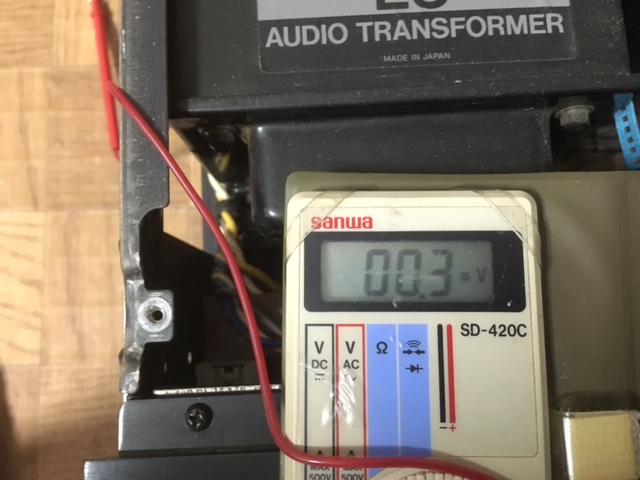

ゼロ付近に調整します。



同じような画像ですみません。

これを左右やっていよいよテストSPを接続。
先日直したCD-α305を繋いで音だしテストです。

※テスト風景の画像が…消してしまったようです。。。

結果!


音が出ました!…爆音でw
カアチャン、ゴメンヨ


ボリュームがおかしい事を忘れてました…orz

それにしても、音が不安定です。
ボリュームに連動しているようないないような???

しばらくボリュームをグリグリ弄っていると、プロテクトが掛かってしまいました。



ありゃ~もしかしてトランジスタが逝ってるかなぁと思いながら、コンセントを抜き電源基盤上のトランジスタを触ってみると


こいつ…動くぞ!(ガンダム初搭乗時の某パイロット風に)


トランジスタ2個のハンダ浮きを見落としていたようで、接触不良がありました。





このアンプは落下させた形跡があるので、そのショックでハンダがやられたのかもしれませんね。

ハンダ修正を行い再度テストを行うと、音は安定しプロテクトも掛かりませんでした。
…ボリュームがおかしい事が次の課題ですね。

つづく


※このブログは私の作業(破壊)記録であり、分解等を勧めているものではありません。
同じように作業されても同じ結果になるとは限りません。
責任は一切負えませんので、ご了承ください。
