SONY TA-F555ESX その6

TA-F555ESX さらに修理です。

この個体は色々と問題のあるアンプのようです。

ヘッドホンを接続してみると、音が出ませんでした。
音量を上げると一気に大音量で鳴り、その後ボリュームを下げても聴けますが、しばらくすると音が消えていきます。

おそらくリレーの接触不良だろうと考え、リレーの清掃をする事にしました。

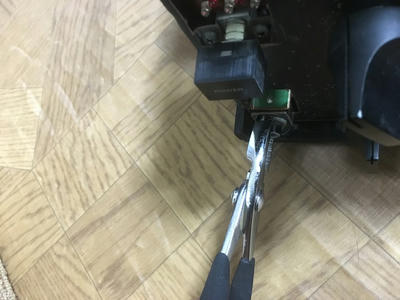

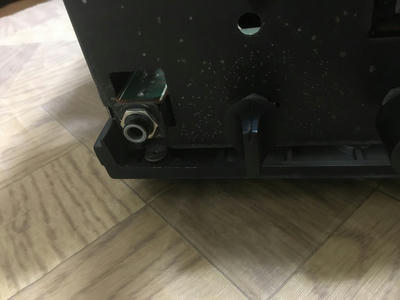

まずフェイスを外し、ヘッドホン端子を外します。

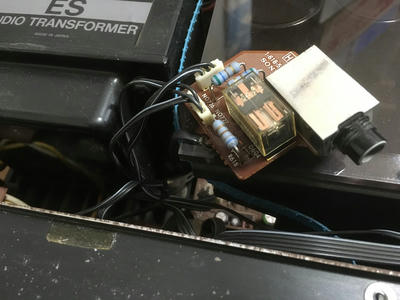

ヘッドホン端子の小さな基板を取り出します。

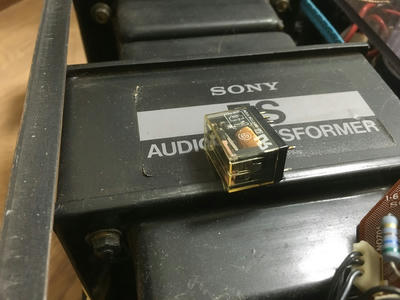

基板に付いているリレーを外します。

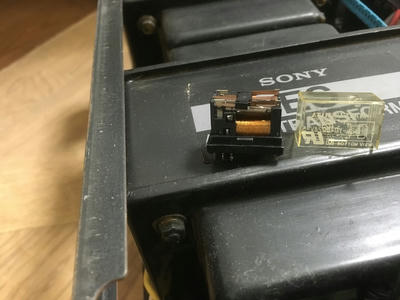

リレーのカバーを外します。

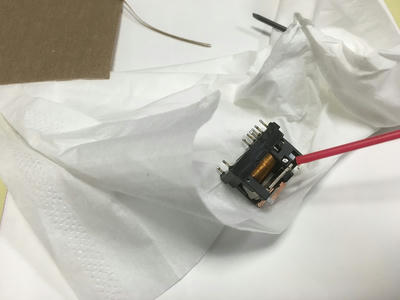

まずはパーツクリーナーで清掃。

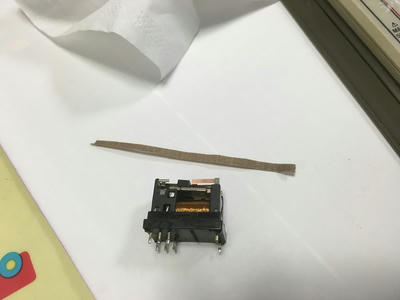

接点がかなり荒れていたので、紙やすりで磨きます。


紙やすりを細く切って、接点をゴシゴシと…



リレーの通電テストを行うと、問題無さそうなレベルになったので基板に戻します。

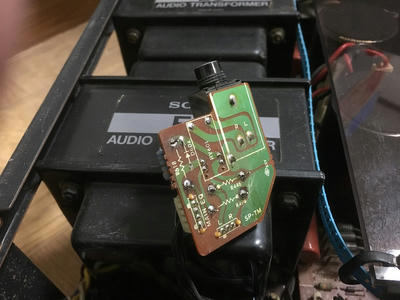

この基板、ハンダが汚い所があるので、以前の持ち主が何かしたのでしょうか?


基板を元に戻して、ジャック部分を取り付け。



接点は復活し、小さな音でも綺麗に聞こえるようになりました!




※このブログは私の作業(破壊)記録であり、分解等を勧めているものではありません。
同じように作業されても同じ結果になるとは限りません。
責任は一切負えませんので、ご了承ください。
