＜＝＝＝「いいね」代わりにクリックしてねTA-F555ESX さらに修理です。
この個体は色々と問題のあるアンプのようです。
ヘッドホンを接続してみると、音が出ませんでした。
音量を上げると一気に大音量で鳴り、その後ボリュームを下げても聴けますが、しばらくすると音が消えていきます。
おそらくリレーの接触不良だろうと考え、リレーの清掃をする事にしました。

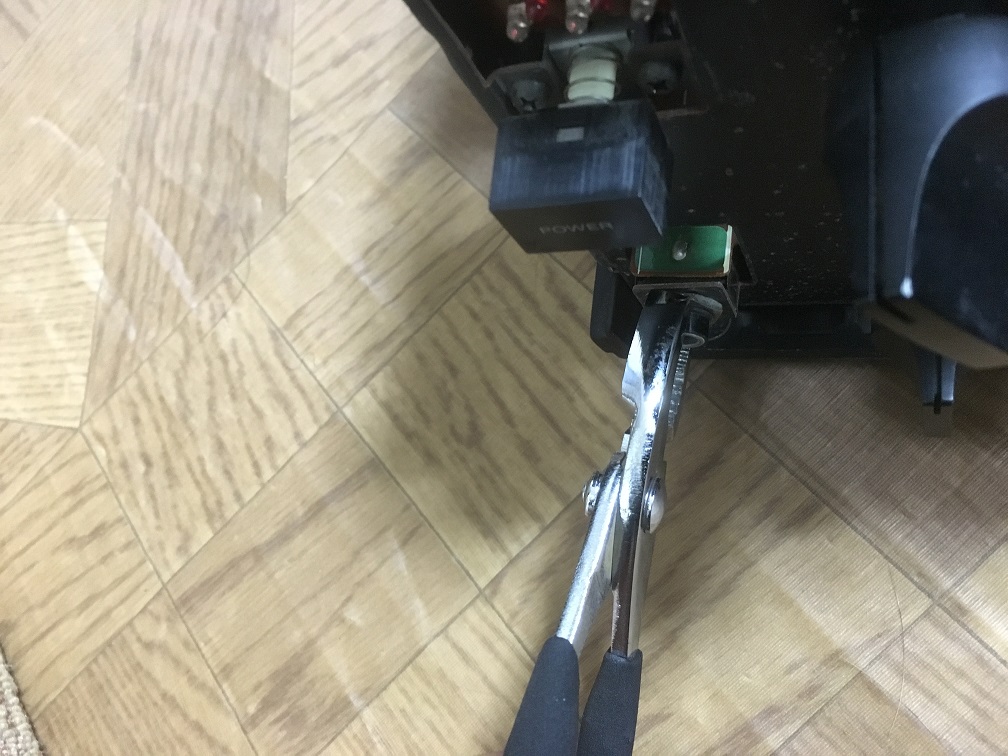

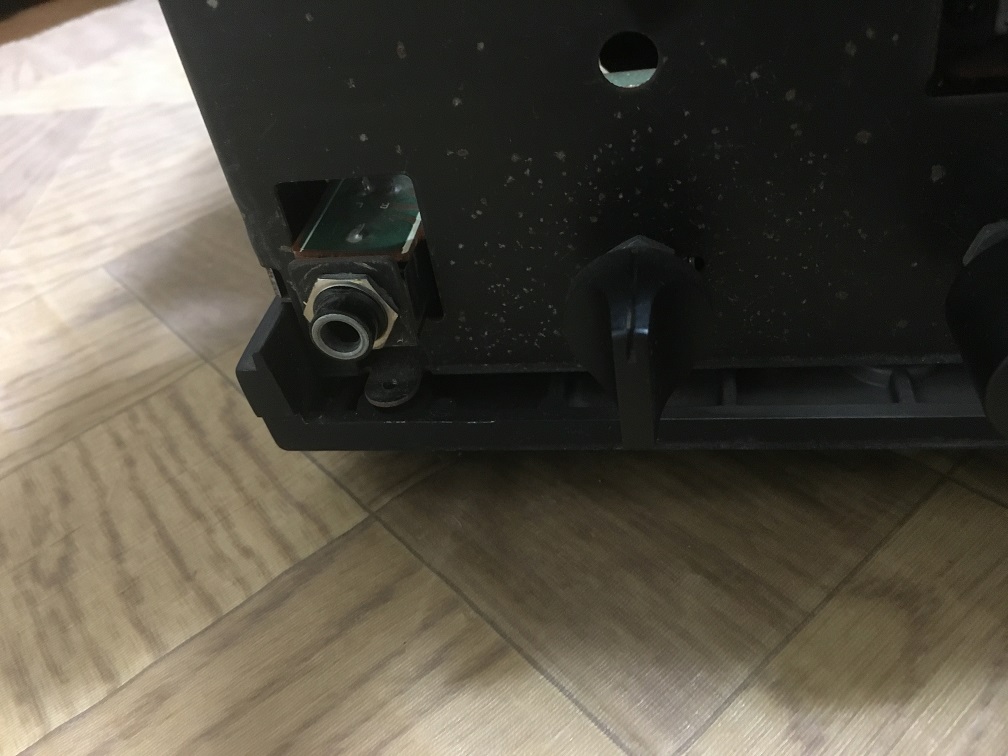

まずフェイスを外し、ヘッドホン端子を外します。

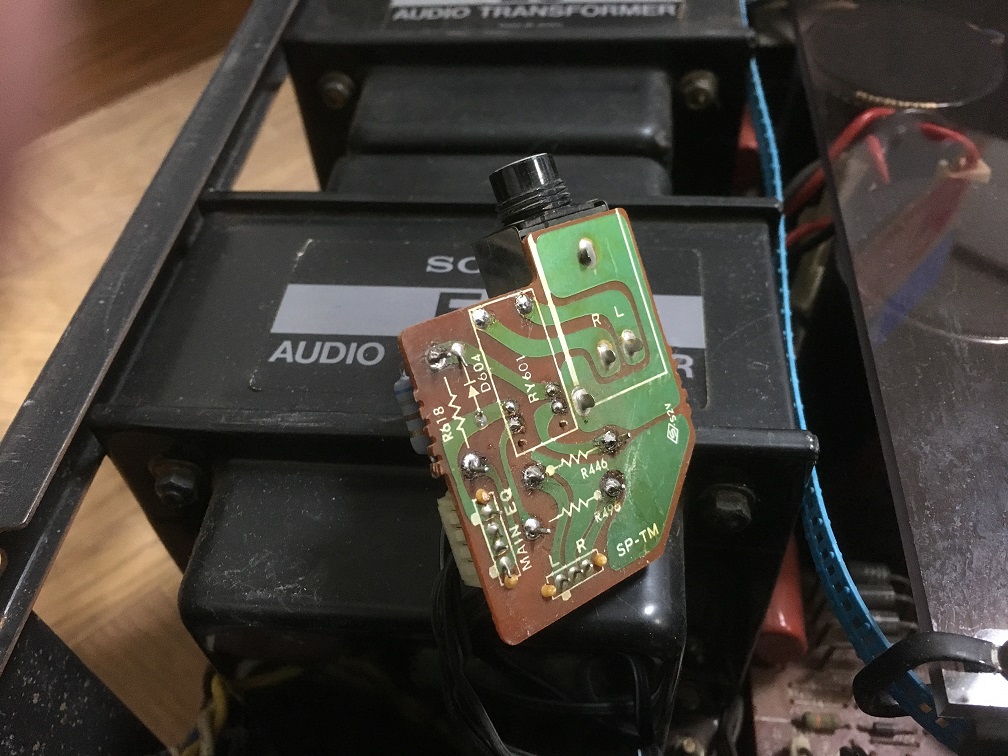

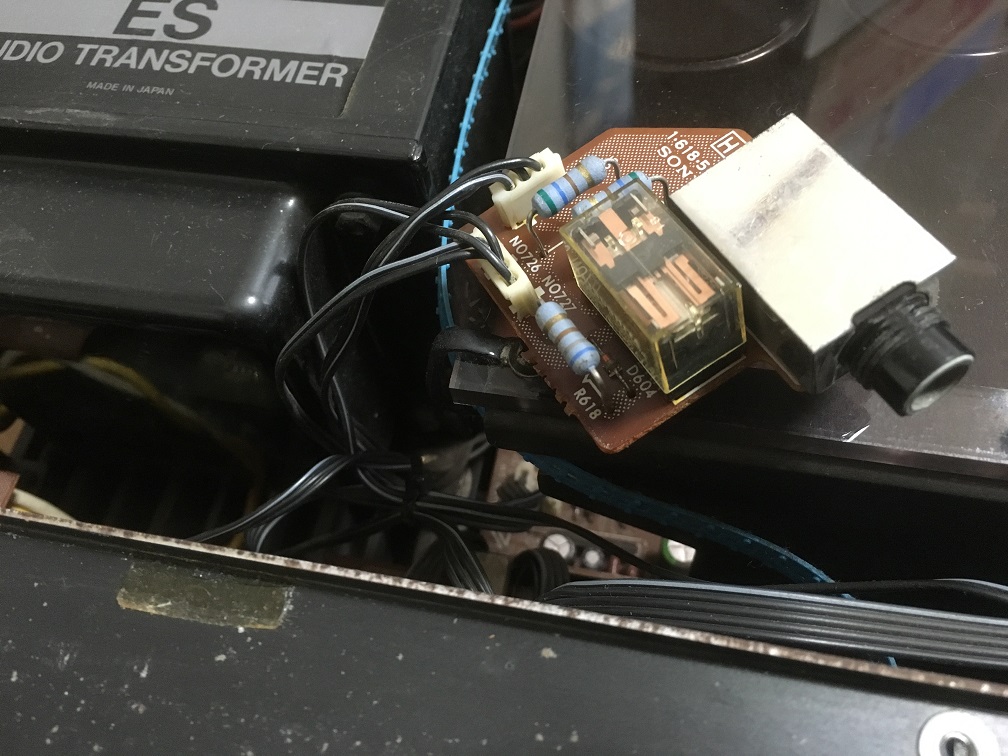

ヘッドホン端子の小さな基板を取り出します。

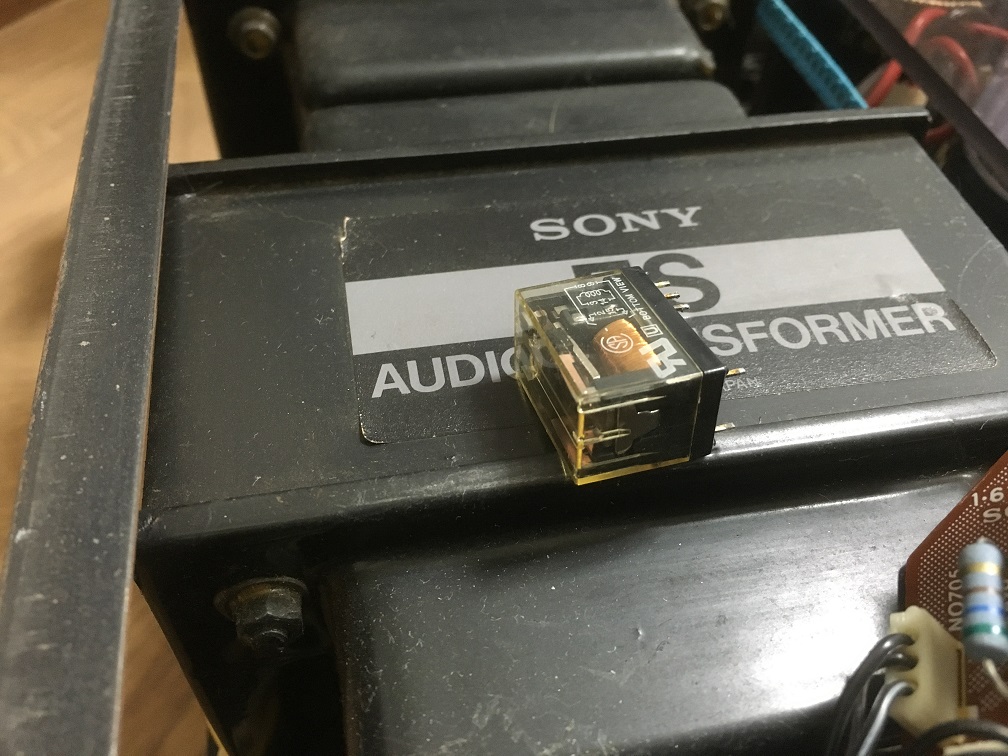

基板に付いているリレーを外します。

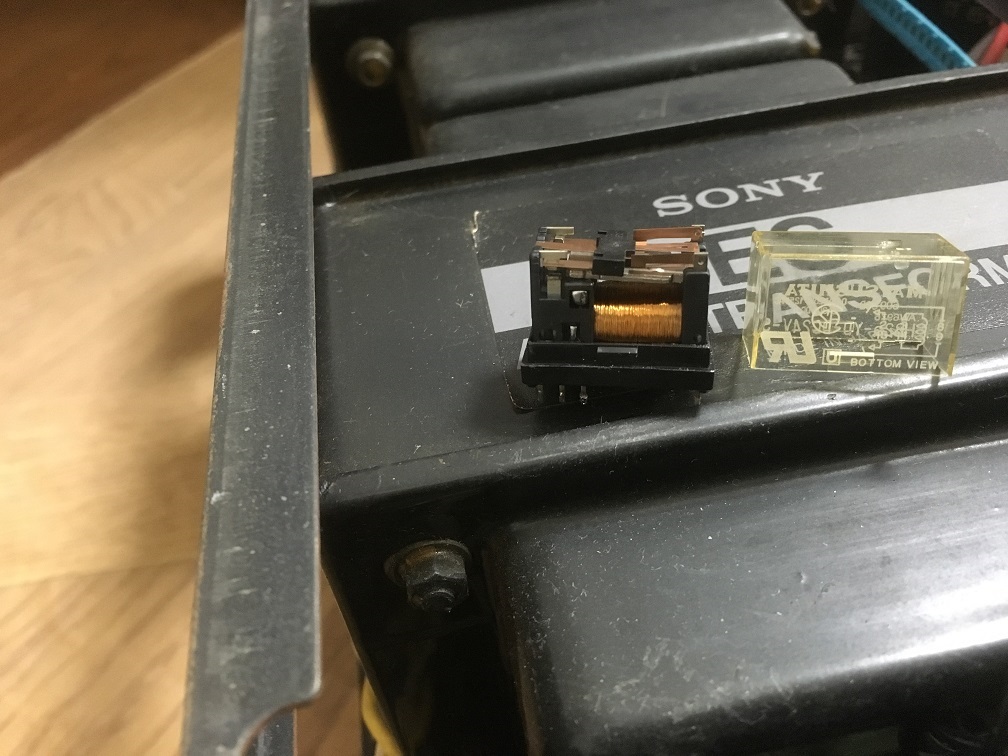

リレーのカバーを外します。
まずはパーツクリーナーで清掃。

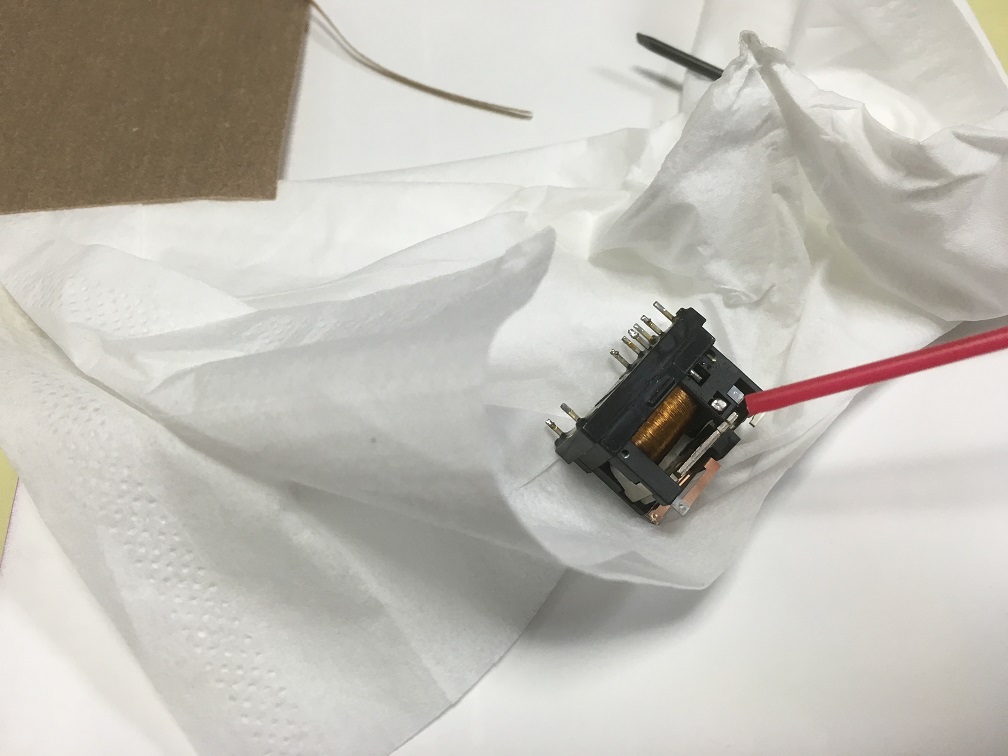

接点がかなり荒れていたので、紙やすりで磨きます。

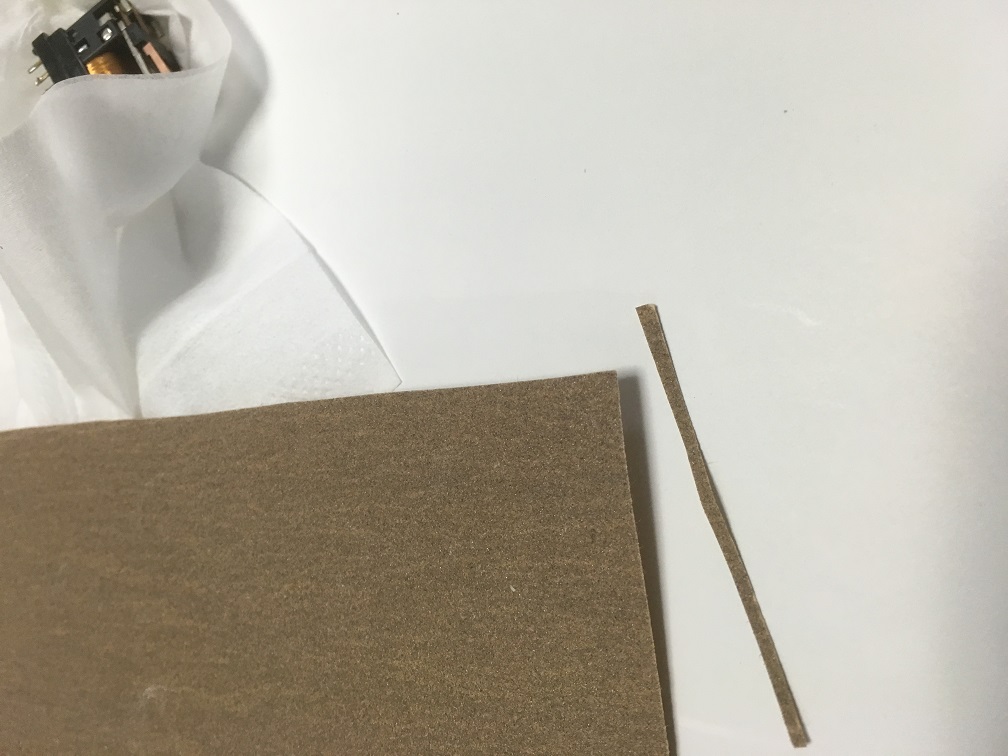

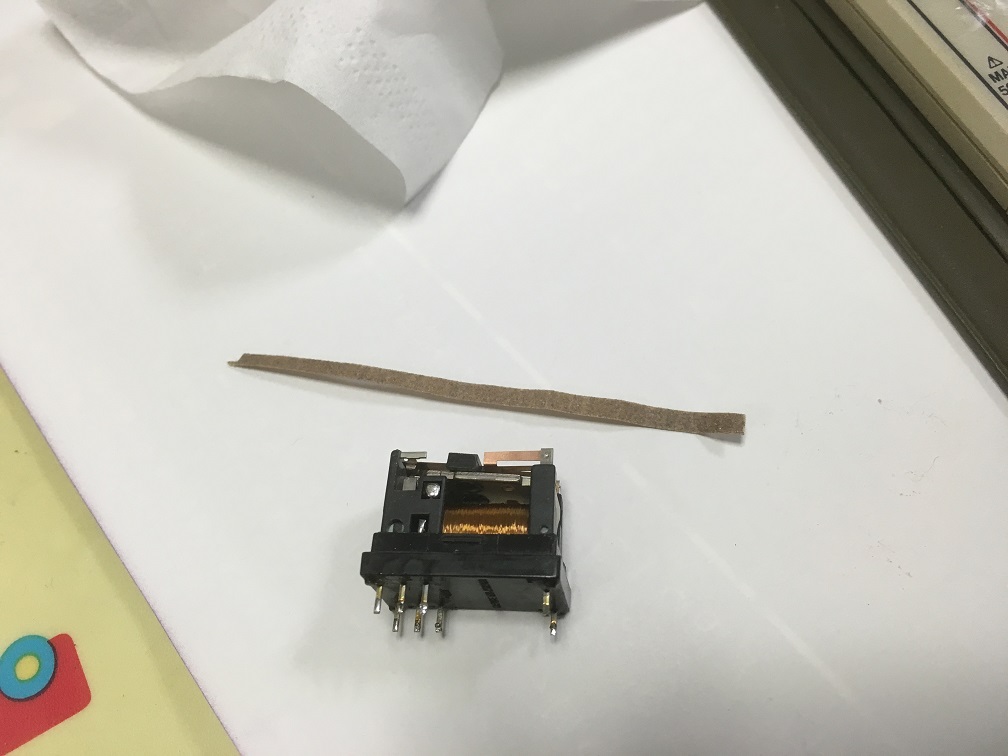

紙やすりを細く切って、接点をゴシゴシと…
リレーの通電テストを行うと、問題無さそうなレベルになったので基板に戻します。
この基板、ハンダが汚い所があるので、以前の持ち主が何かしたのでしょうか？
基板を元に戻して、ジャック部分を取り付け。
接点は復活し、小さな音でも綺麗に聞こえるようになりました！
※このブログは私の作業（破壊）記録であり、分解等を勧めているものではありません。
同じように作業されても同じ結果になるとは限りません。
責任は一切負えませんので、ご了承ください。
＜＝＝＝「いいね」代わりにクリックしてね＜＝＝＝「いいね」代わりにクリックしてね

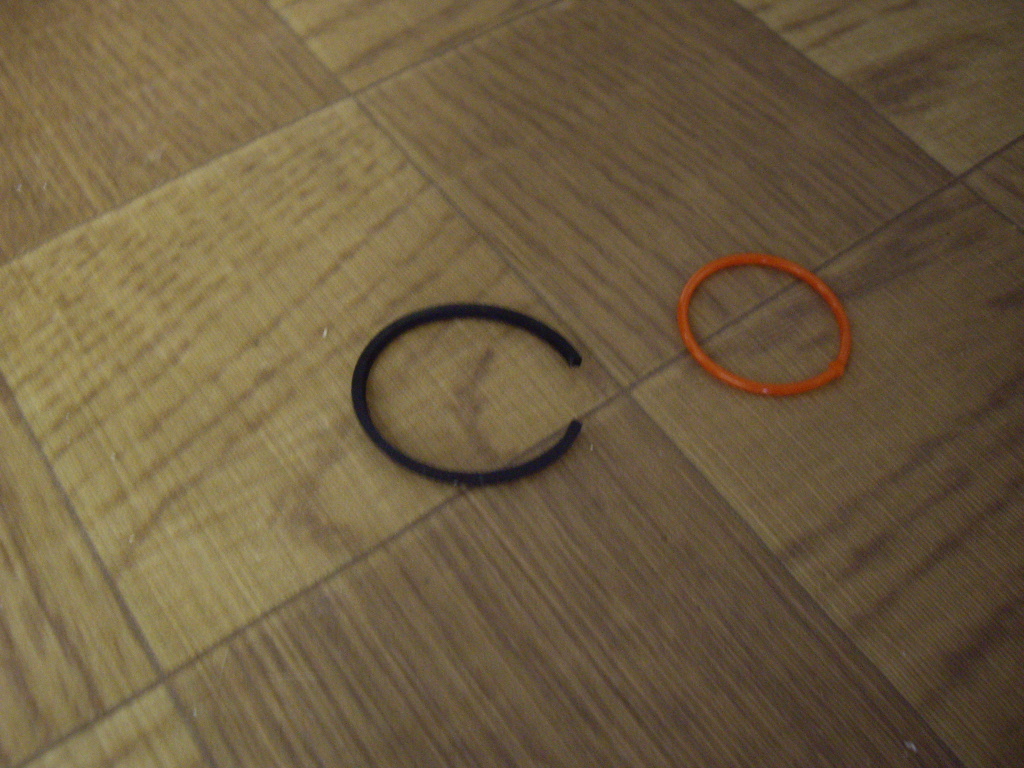

バンドー化学 バンコード丸ベルト#480(橙色)Φ1.5×10m 1本 |
＜＝＝＝「いいね」代わりにクリックしてねTA-F555ESX 修理 つづきです。
ボリュームがぐるぐる回るのは、ストッパー付の回転体が割れている事が原因と判明しましたが、こんな力の掛かる場所は、普通の接着剤ではすぐに割れてしまいそうです。
そもそも４端子120kΩの市販品は無いですし、どうしようか悩んでいたんですが、こんなのを持ってる事を思い出しました。
プラリペアです。
昔にバイクのカウル修理で使って、そのまま冷暗所（冷蔵庫ｗ）で保管してた物です。
確か接着力は高かったハズ…（素材によりますが）
こんな物で修理できるかわかりませんが、やってみます。
まずは脱脂と下準備を行います。
ミニルーターで削ります。
傷を拡げているように見えますが、接着面を増やして、より強固に補修する為です。
（…と説明書に書いてありましたｗ）
削りました。
プラ樹脂を乗せます。（わかりにくいですが）
しばらく乾燥後、余分な部分を削ります。
…出来た！
早速ボリュームを組み立てようとしましたが、
パキッ
orz
一瞬で割れました。
素材的に合わないようで、接着部分がすぐに剥離してきました。
あーもう無理！！！！！
ちょいと嫌気がさしたので、ふてくされてビール（…発泡酒ｗ）を飲んでましたが、やはり気になります。
飲みながらｺﾁｮｺﾁｮと…
…うーん………こんな感じ？……

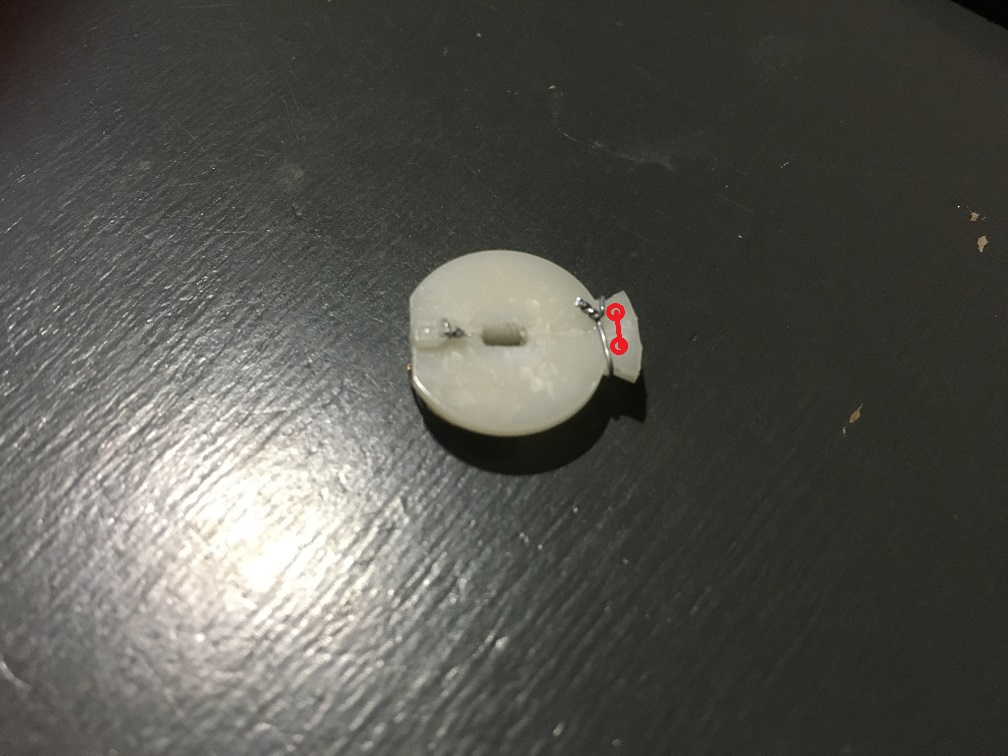

出来ました。
ストッパー部分ともう一か所を、細い針金で補強してみました。
一応どこにも当たらないようです。
組み上げ。
基板にハンダ付けして、本体に戻します。
さて、チェックしてみます。
一応0と∞で止まるようになりました。
さて、音は鳴るのでしょうか？
鳴りました！音量もちゃんと変えれます！
ただ、音量ゼロにならないため、もう少し調整が必要かもしれません。
インチキ修理のような気もしますが、補修パーツか部品取り機を入手するまでは、とりあえずこのまま使ってみようと思います。（自分の物の修理はいいかげんｗ）
※このブログは私の作業（破壊）記録であり、分解等を勧めているものではありません。
同じように作業されても同じ結果になるとは限りません。
責任は一切負えませんので、ご了承ください。
感想
この後、テスト用ＳＰから普段使っているＳＰに繋ぎかえて試聴してみました。
（画像はありませんが）
ＳＰのランクが一つ上がったかのような表現力とドライブ能力で、繊細な音・ダイナミックな音、全てがキッチリと表現されているように感じました。
若干ラウドネスが強い気もしましたが、自分的には好きな音の部類です。
ここからの作業はパーツの入手次第なのでなかなか進まないと思いますが、仕上がりが楽しみです。
