前回のつづきです。

トーンコントロールの基板を外します。

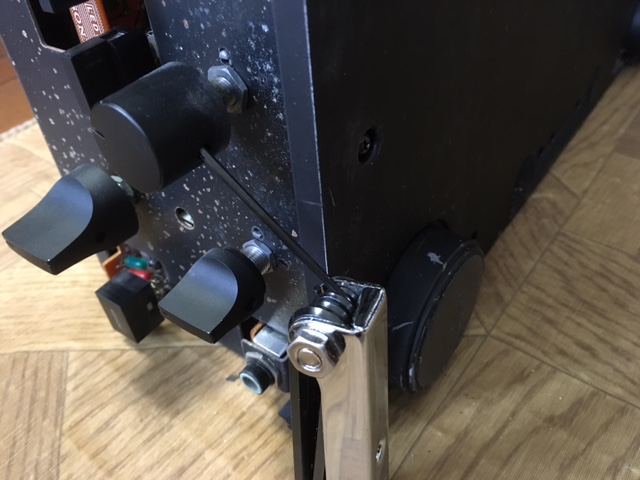

まずはトーンコントロール・スピーカーセレクター・ステレオ/モノラル切替のツマミを６角レンチで外します。

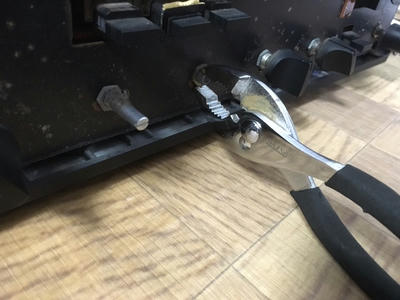

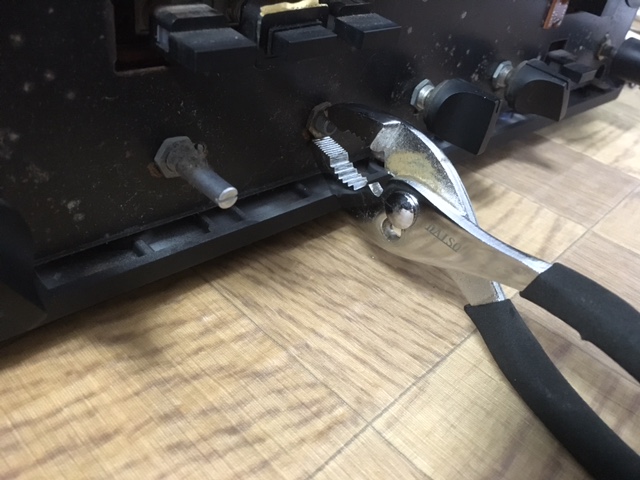

それぞれのナットを外します。

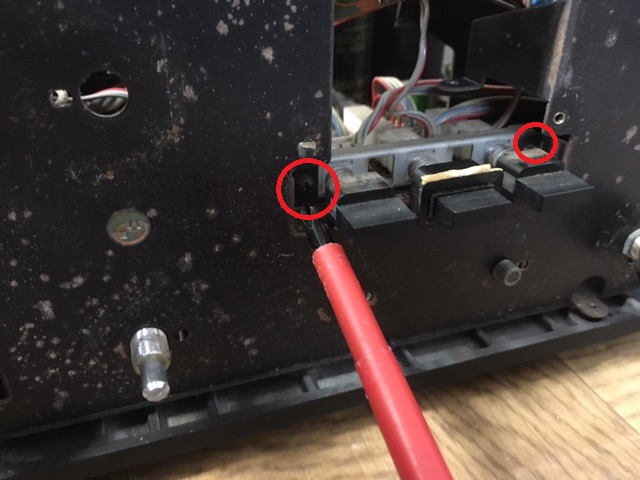

前面スイッチのインジケーターを外します。

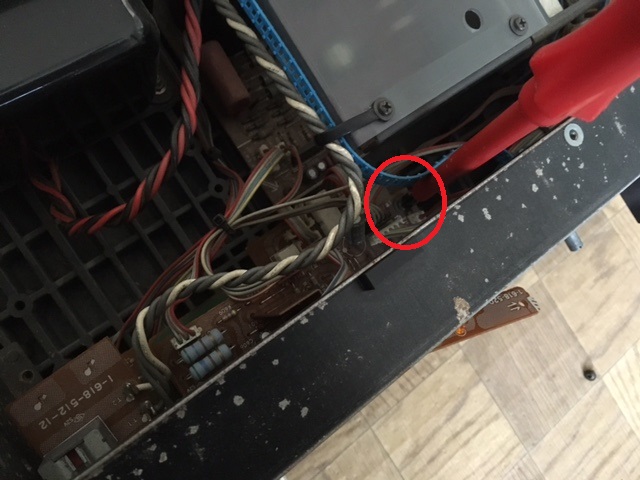

上部より基板を止めているネジを外します。

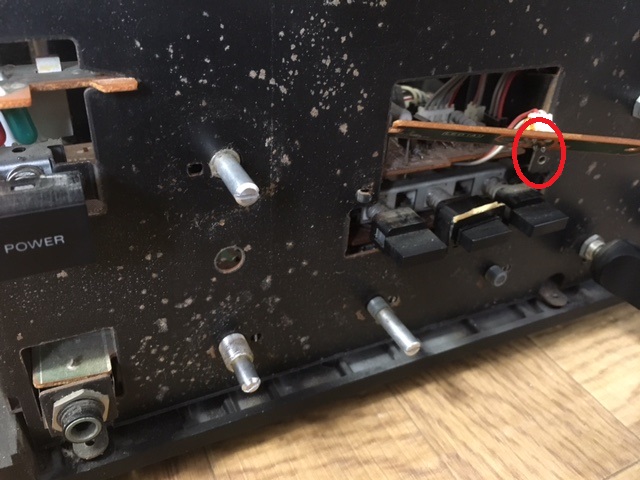

前面スイッチ基板を外します。

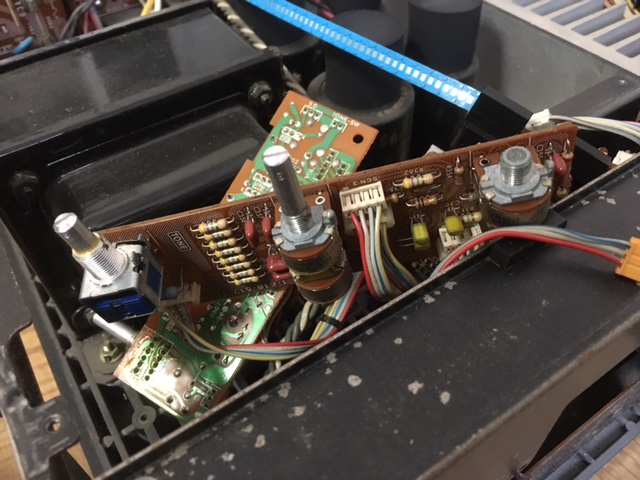

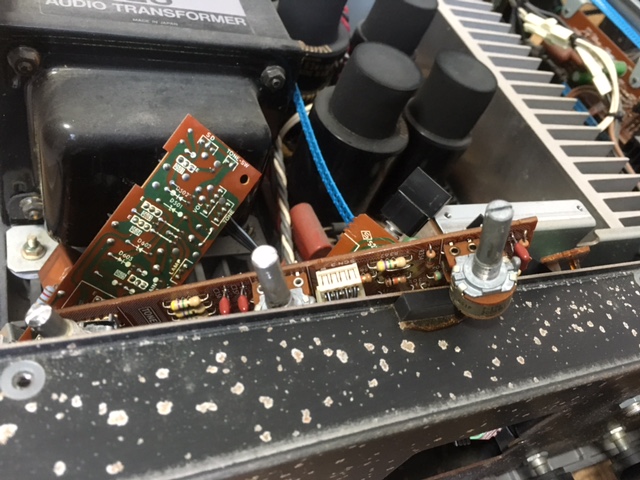

コネクタを抜いたり、基板をずらしたり…トーン基板が現れました。

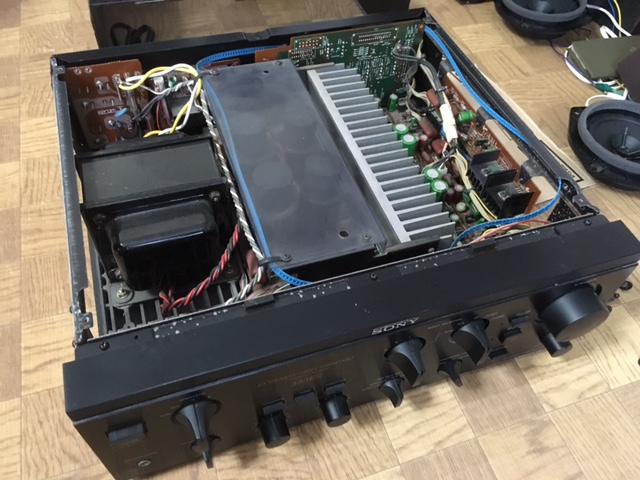

2台目も同じようにバラします。

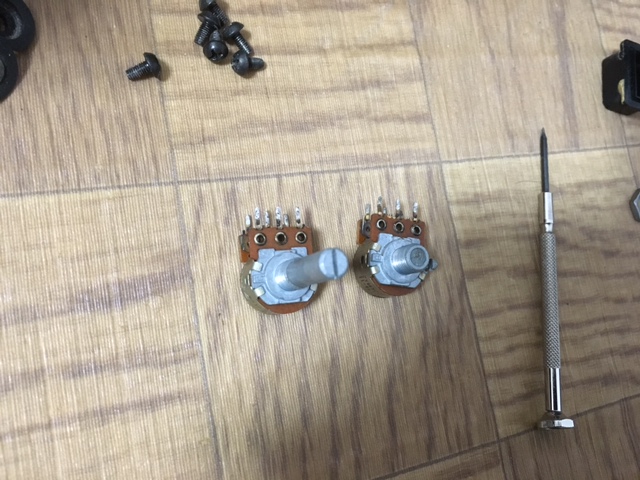

トーン（ＴＲＥＢＬＥ）を基板から外しました。






これもボリューム同様、特注品のようで「200K特×2」と記載されています。






 トーン交換後、逆の手順で組み立て。

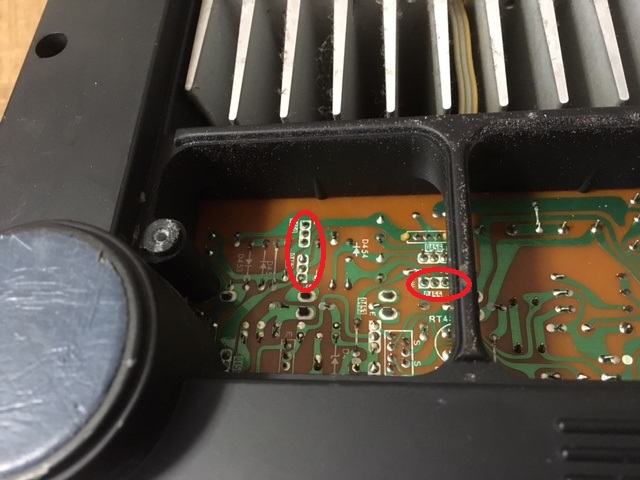

画像ではわかりませんが、ハンダに一部不良を見つけたので修正しました。

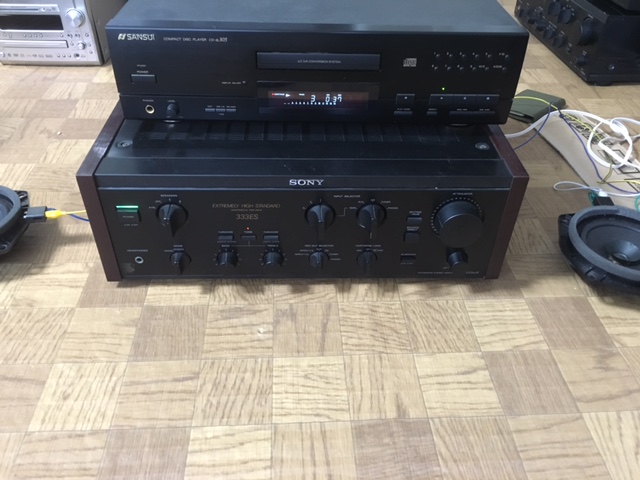

まずはＣＤで動作確認しました。

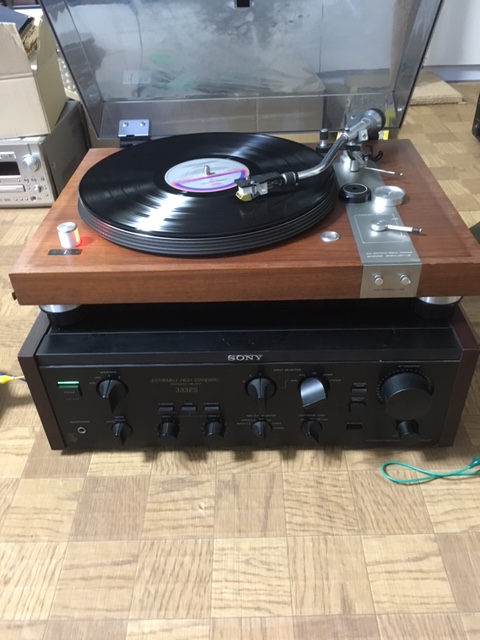

次にＬＰで確認。
ＭＭカートリッジしか持っていないので、ＭＣは未確認です。





どちらも問題無く鳴ってます！


僕も部品取機が入手でき、ホクホクですｗ

この週末に時間があれば、TA-F555ESXの修理再開したいと思っています。
…時間があれば、ですが。。。
